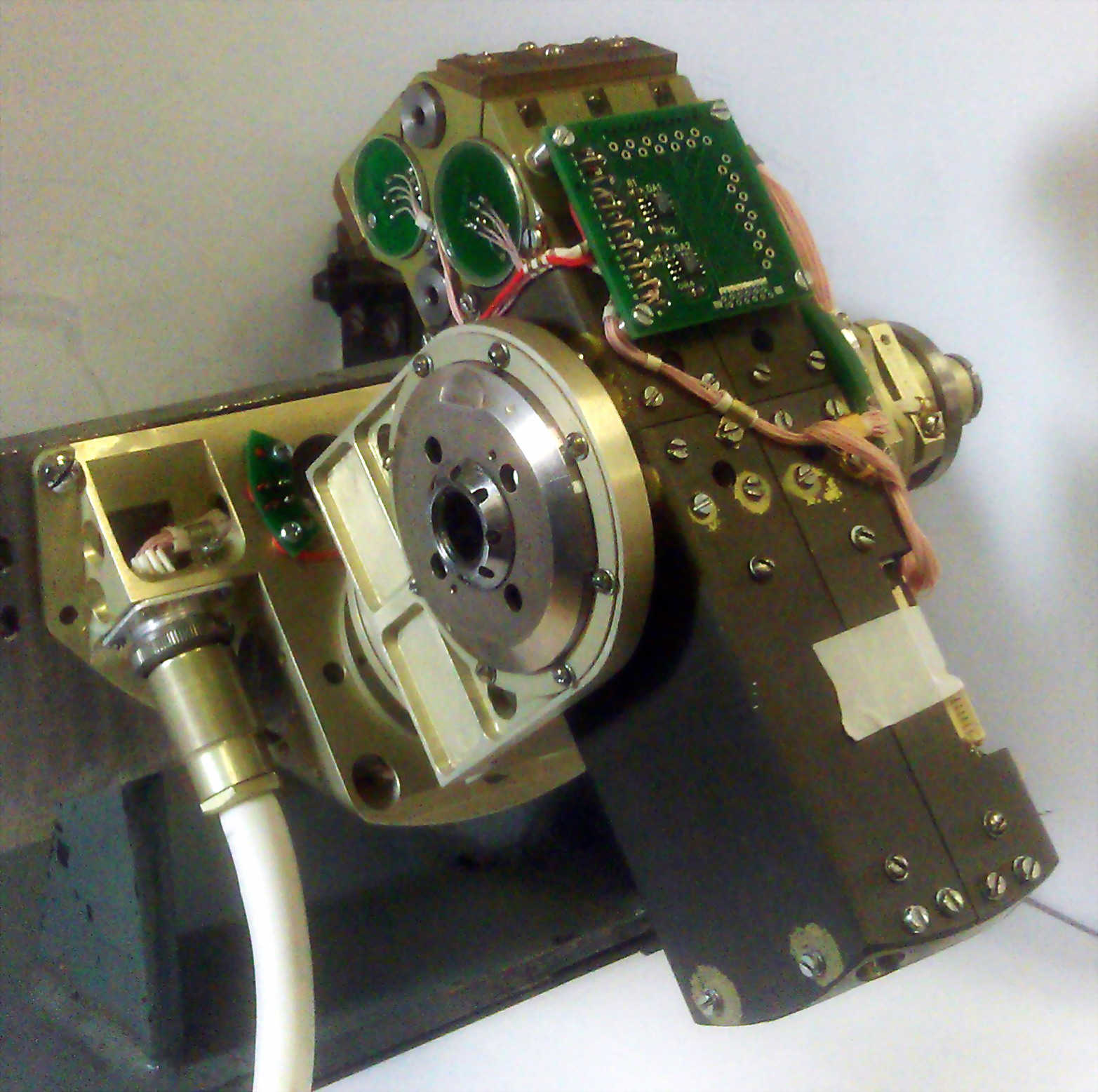

Гиростабилизатор телекамеры беспилотного летательного аппарата (ГСДУ1)

Назначение: двухкоординатная угловая стабилизация оптической оси телекамеры в заданном направлении визирования, измерение углов позиционирования телекамеры относительно корпуса самолета по курсу и тангажу.

Носитель: беспилотный летательный аппарат.

Объект стабилизации: телекамера: Samsung-SCZ-2370.

Характеристики телекамеры с объективом

масса	213 г
габариты	80х54х48,5 мм
фокусное расстояние	3,5-129,5 мм

Технические характеристики гиростабилизатора

Углы прокачки: Курс Тангаж Угол установки по тангажу	±110º 80º(+10… -70º) 40º
Точность угловой стабилизации	± 1 угл. мин
Максимальная скорость управления	30º/с
Время готовности к работе	не более 10 секунд
Масса	2 кг
Габариты	сфера диаметром 210 мм
Электропитание	от аккумулятора 12-24 В
Управление	от двухкоординатного джойстика или по сигналам датчиков углов по осям стабилизации
Режимы работы: -стабилизация телекамеры по двум осям относительно корпуса при старте, посадке и во время подлета к месту съемки -гироскопическая стабилизация и управление телекамерой по двум осям -слежение за корпусом в режиме гироскопической стабилизации
Диапазон рабочих температур	от -40ºС до +60ºС
